Датчики (преобразователи) давления для вязких, загрязнённых сред с открытым сенсором ПД100-ДИ/ДИВ/ДВ-141-0,25/0,5/1,0

Модель:
Производитель: ОВЕН
Цена: 5040 р.
Количество:

Преобразователи для вязких, загрязнённых сред с открытым сенсором ПД100-ДИ/ДИВ/ДВ-141

Датчики серии ПД100-ДИ/ДИВ/ДВ-141-0,25/0,5 предназначены для непрерывного преобразования избыточного/вакуумметрического/избыточно-вакуумметрического давления измеряемой среды в унифицированный сигнал постоянного тока 4…20 мА.

Технология «кремний-на-кремнии» (КНК), по которой выполнена данная модель, в настоящее время является наиболее перспективной технологией, т.к. предлагает наилучшее соотношение стоимость/качество преобразования. Технология основана на изготовлении сенсора из монокристалла кремния с нанесенным на него методом диффузии тензорезистивным мостом.
Достоинствами данной технологии являются высокая стабильность, низкий гистерезис, высокая перегрузочная способность и высокая чувствительность - соответственно точность преобразования. Присоединение «открытый сенсор» позволяет производить измерение сильнозагрязнённых, высоковязких, коксующихся, сред.
К недостаткам относятся низкий рабочий температурный диапазон (до 100 0С) и незащищённость мембраны сенсора от механических повреждений.

Датчики ПД100-ДИ/ДИВ/ДВ-141-0,25/0,5/1,0 предназначены для систем автоматического регулирования и управления на основных и вторичных производствах промышленности, в том числе пищевой, и сельского хозяйства, где присутствуют сильные загрязнения и вязкие среды: канализационные стоки, целлюлозные пульпы, пенообразователи, патоки, мазут, и т.п.



Основные характеристики

  • ИЗМЕРЕНИЕ избыточного/вакуумметрического/избыточно-вакуумметрического давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) вязких, загрязнённых, пищевых сред (мазут, первичное молоко, патока, пенообразователи, промышленные стоки).
  • ПРЕОБРАЗОВАНИЕ давления в унифицированный сигнал постоянного тока 4...20 мА.
  • ВЕРХНИЙ ПРЕДЕЛ измеряемого давления (ВПИ) – от 25 кПа до 2,5 МПа.
  • ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ – штуцер М24х1,5.
  • ОСНОВНАЯ ПРИВЕДЕННАЯ ПОГРЕШНОСТЬ – 0,25; 0,5; 1,0 % ВПИ.
  • ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ – от 200% ВПИ и выше.
  • СТЕПЕНЬ ЗАЩИТЫ корпуса и электроразъема преобразователя – IP65.
  • ПОМЕХОУСТОЙЧИВОСТЬ удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522.

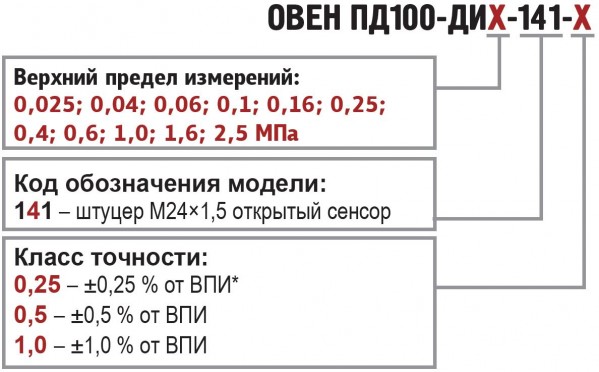

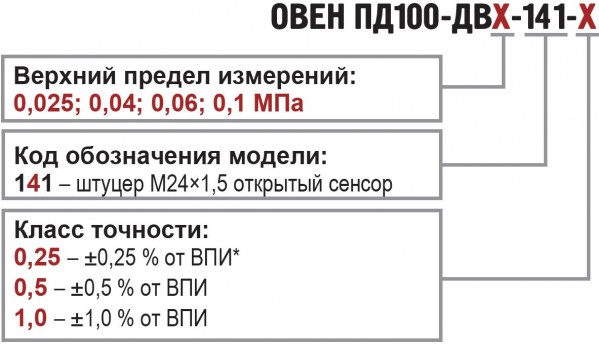

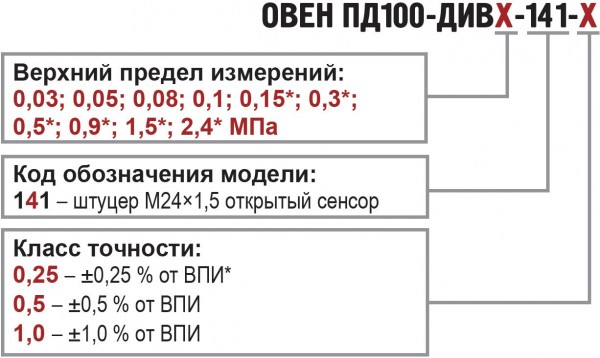

Обозначение при заказе

Преобразователи для вязких, загрязнённых сред с открытым сенсором ПД100. Модификации
Преобразователи для вязких, загрязнённых сред с открытым сенсором ПД100. Модификации

Преобразователи для вязких, загрязнённых сред с открытым сенсором ПД100. Модификации

Преобразователи для вязких, загрязнённых сред с открытым сенсором ПД100. Модификации



Технические характеристики

Наименование

Значение

Выходной сигнал постоянного тока 4...20 мА, 2-х проводная схема
Основная приведенная погрешность 0,25; 0,5; 1,0 % ВПИ
Диапазон рабочих температур измеряемой среды –40…+100 °С
Напряжение питания 12…36 В постоянного тока
Сопротивление нагрузки 0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность не более 0,8 Вт
Устойчивость к механическим группа исполнения V3
воздействиям по ГОСТ Р 52931
Степень защиты корпуса IP65
Устойчивость к климатическим воздействиям УХЛ3.1
Диапазон рабочих температур окружающего воздуха –40…+80 °С
Атмосферное давление рабочее 66...106,7 кПа
Среднее время наработки на отказ не менее 500 000 ч
Средний срок службы 12 лет
Межповерочный интервал 2 года
Методика поверки КУВФ.406230.100 МП
Вес без упаковки не более 0,2 кг
Штуцер для подключения давления M24х1,5 "открытый сенсор"
Тип электрического соединителя EN175301-803 форма А
Габаритный размер (по высоте) не более 115 мм
Предельное давление перегрузки не менее 200 % от ВПИ
