Промежуточное реле в компактном корпусе DK-MPR-203.DLTU

Купить на Ozon Купить на Яндекс Маркет

Реле серии DK-MPR позволяют коммутировать как управляющие,так и силовые цепи. В корпусе компактного размера смонтированы две группы переключающих контактов, рассчитанных на токи до 8 А.

Описание DK-MPR-203.DLTU:

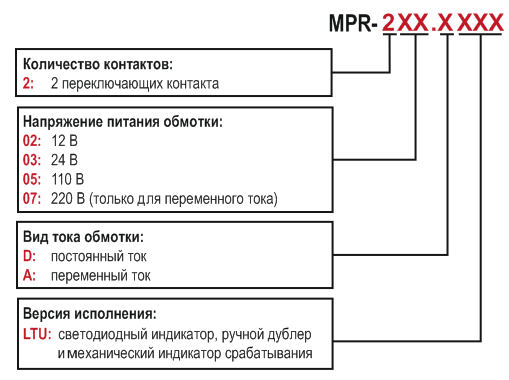

DK-MPR-203.DLTU 24 VDC, 2 перекл. контакта 8 A / 250 VAC, ручной дублер, мех. индикатор

Паспорт изделия DK-MPR-203.DLTU

Преимущества силовых реле серии DK-MPR:

• Мощные силовые контакты;
• Полная совместимость с реле данного типа других производителей;
• Прозрачный корпус, позволяющий четко видеть состояние контактов реле;
• Яркий светодиод индикации срабатывания реле.



  Для монтажа на DIN-рейку или плоскость:

  • Колодка с винтовыми клеммами DK-PYF-023BE/3.



    Технические характеристики силовых реле DK-MPR:



    Характеристика	Значение
    Время включения (при Uном)	не более 20 мс
    Время выключения (при Uном)	не более 10 мс
    Диапазон рабочих температур	-40…+55 °С
    Относительная влажность	5…85% RH
    Атмосферное давление	86…106 кПа
    Ударопрочность	10g (длительность полуволны синусоиды ударного импульса 11 мс)
    Виброустойчивость	10…55 Гц (удвоенная амплитуда 1,0 мм)
    Масса	не более 20 г

    Электрические характеристики контактов



    Характеристика	Постоянный ток (DC)	Переменный ток (AC)
    Номинальный ток и напряжение коммутации	8 А при 30 В	8 А при 250 В
    Начальное сопротивление контактов	не более 50 мОм
    Материал контакта	серебряный сплав (AgNi)
    Электрический ресурс	не менее 105
    Механический ресурс	не менее 107
    Сопротивление пробоя между группами контактов	≥ 3000 В в течение 1 мин (ток утечки 1 мА)

    Электрические характеристики катушки



    Характеристика	Постоянный ток (DC)	Переменный ток (AC)
    Номинальное напряжение питания катушки Uном	24 В	220 В
    Напряжение включения (при 25 °С)	не менее 0,75 Uном	не менее 0,8 Uном
    Напряжение выключения (при 25 °С)	не более 0,1 Uном	Не более 0,3 Uном
    Предельное напряжение питания катушки (при 25 °С)	1,1 Uном
    Мощность катушки	0,53 Вт	1,0 ВА
    Сопротивление пробоя между контактами и катушкой	не менее 2000 В – при токе утечки 1 мА в течение 1 минуты

    Габаритные размеры и схемы подключения:
